  • 产品名称 : 6G-12bit高速AD采集卡
  • 产品型号:
  • 最典型参数 :

咨询热线

186 7401 4935

应用简介:

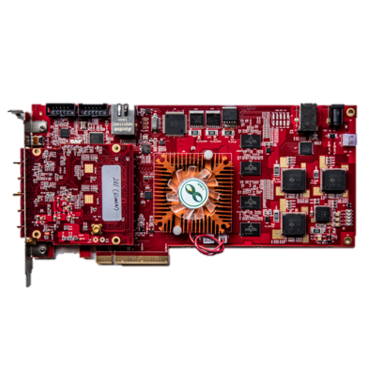

木星10 PCIe数据采集卡,主要升级了FPGA及DDR内存以及PCIe接口,升级版为一款搭载2片6.4GSps 12bit ADC ,匹配1片FPGA和MCU的处理板,支持2路6.4GSps 12bit ADC输入或者配置为4路3.2GSps,配合高速率的PCIe接口,具有性能强劲、平台通用、简单易用的特点,适合于在中高速采集速率多通道需求且需要数据回传、实时处理的系统中。同时支持雷电E接口,可外置使用。


性能特点:

• 采用ADC+FPGA+MCU的架构,可完成多种通信系统的设计

• FPGA采用Altera公司Arria10系列

• 12bit高速双通道ADC,最高采样率可达6.4GSps,最多板载两个ADC,可实现2路6.4GSps输入,或者配置为4路3.2GSps

• AVRMCU通过外部总线与FPGA互连,可运行较复杂的控制算法

• 丰富的对外接口:USB3.0、单片机通信串口、PCle x8 Gen3.0接口、1个SFP+接口

• 8片DDR4内存(8GB)

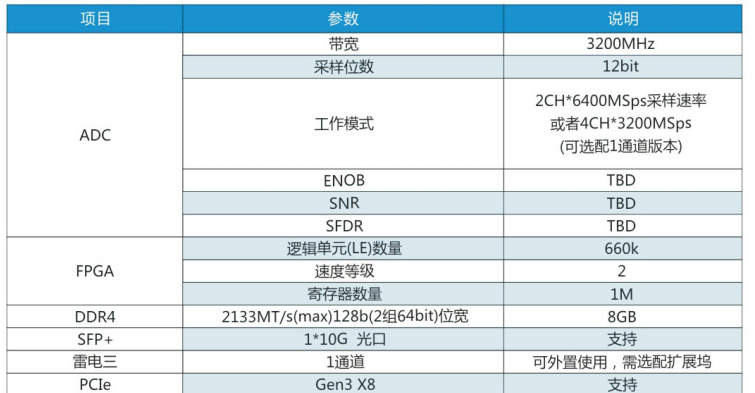

技术参数:
