  • 产品名称 : 高速AD PCIe采集卡AD-5000
  • 产品型号:
  • 最典型参数 :

咨询热线

186 7401 4935

产品简介:

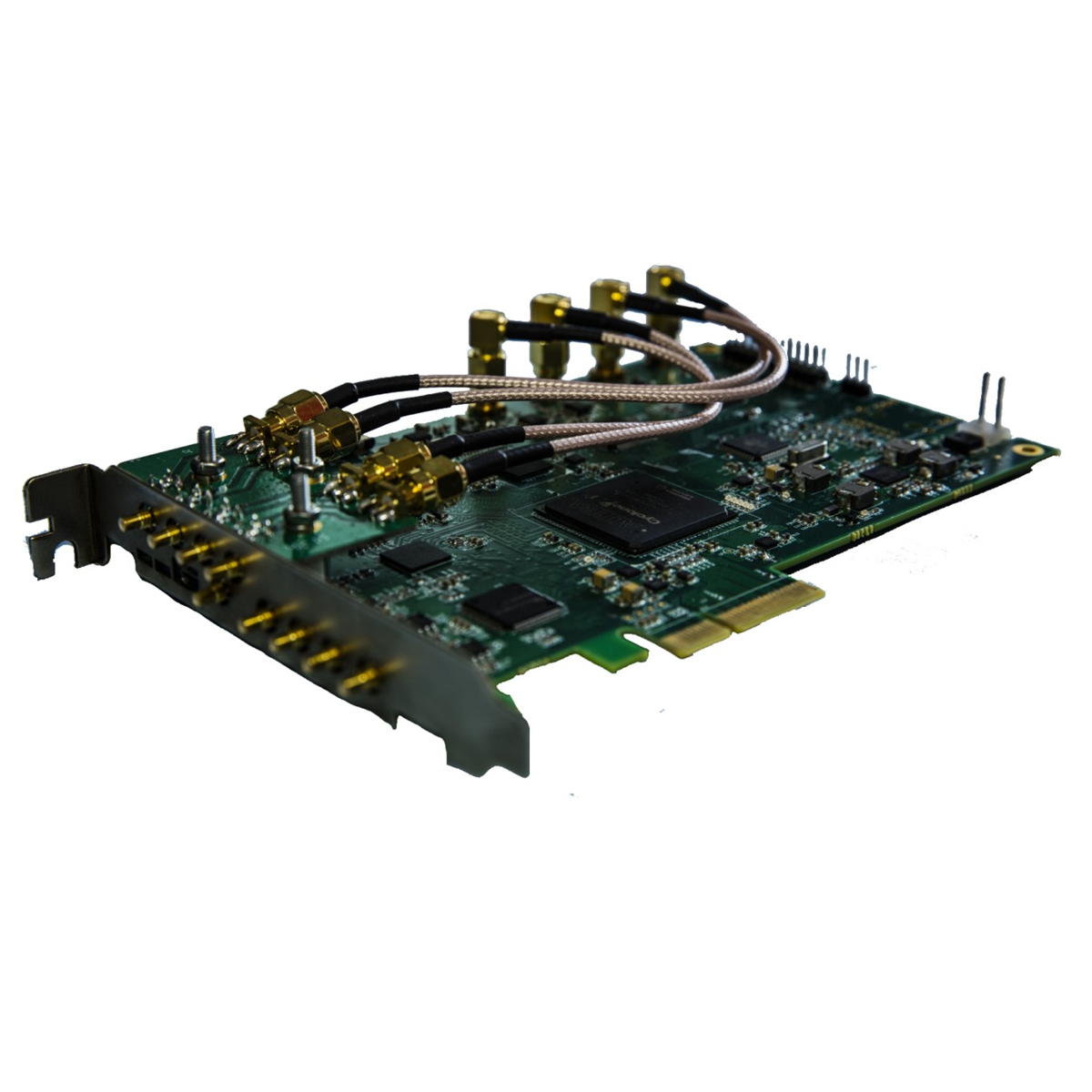

高速AD-5000 PCIe数据采集卡为一款搭载1片5GSps 10bit高速ADC,匹配1片Stratix5高配置FPGA和2Gbyte DDR3内存的数据采样、发送、及信号处理板,配合高速率的PCIe接口,具有性能强劲、平台通用、简单易用的特点,适合于在有高速采集需求且有大量数据回传的系统中。


性能特点:

• 2Gbyte容量DDR3内存

• ADC支持外接参考时钟

• 采用ADC +FPGA+ MCU的架构,可完成多种通信系统的设计

• 10bit高速ADC,最高采样率可达5GSps,最高可实现1/2/4通道同时采集

• AVRMCU通过外部总线与FPGA互连,可运行较复杂的控制算法

• 丰富的对外接口:USB3.0、单片机通信串口、PCIe接口

• 加入模拟前端(可更换),输入DC耦合500M带宽,可调输入档位,更广的输入范围,最高支持5Vpp

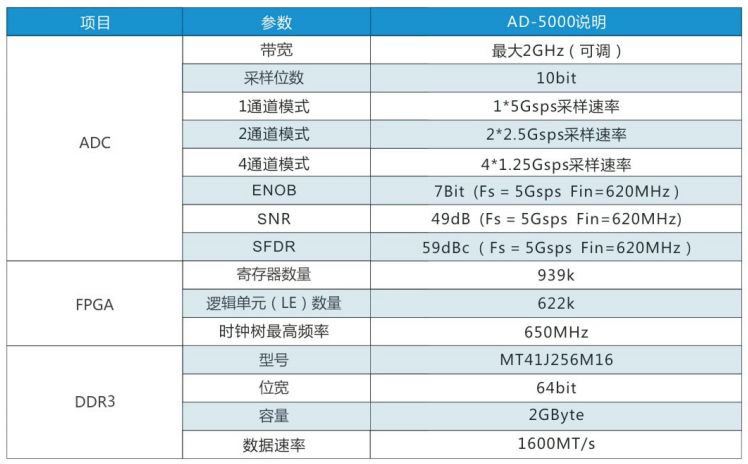

技术参数:
