  • 产品名称 : 25G 2光2电误码测试仪
  • 产品型号:BERTWave E225A
  • 最典型参数 :

咨询热线

18674015134

一、产品简介

25G双光口双电口误码测试(BERTWave E225A)是一款结合误码仪及测试板的高集成新型产品,同时支持SFP28光口测试需求的同时,额外配置两个25G电口,简化常规误码仪加线缆及测试板的测试环境,降低产线测试成本。每个通道均支持9.9G~32G多种速率,并有多种码型可选,支持户自定义码型设置;极性可自由翻转,测试同时读取光模块的DDM信息,支持定时和连续两种测试模式,配备通讯端口,结合上位机使用


二、应用领域

 •光收发模块(SFP28/SFP+)生产;

 •光器件/子系统研发和生产;

 •系统设备供应商来料质量检验和生产;

 系统设备的安装和故障解决;


三、性能特点

•通道模式:2通道接口2个电通道可并行工作;

•码型:PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、8:8 bit square

USER DEF

•速率:9.95328G、10.1376G、10.3125G、10.52G、10.664G、10.709G、11.096G、11.318G、14.025G、20.2752G、24G、24.33G、25.344G、25.78125G、26G、26.56G、27.952G、28.05G28.2G30G、32G;

•时钟:提供两路时钟信号,可以设置触发时钟分频系数;

•输出幅值: 400mV;

•输出极性翻转:正常、翻转;

•EQ设置:可设置EQ参数;

•测试时间设定:无定时(连续测试)、30秒、2分钟、10分钟、30分钟、自定义定时;

•时间:支持时间显示和设置;

•通讯接口:支持USB、串口、网口通讯,使用上位机软件控制。

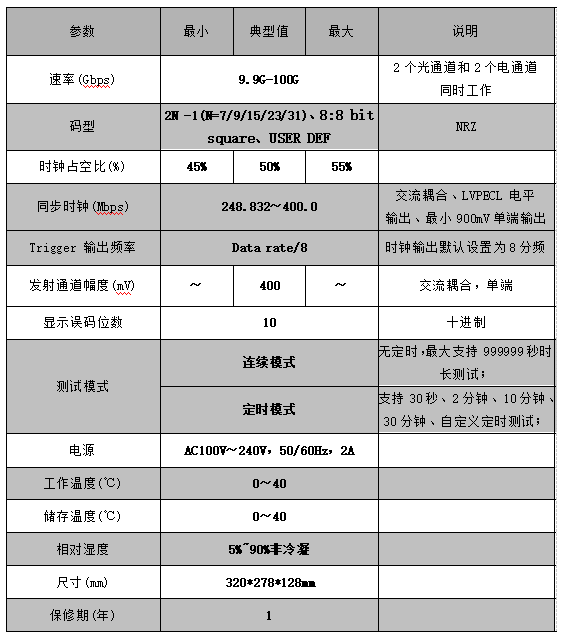

四、技术参数

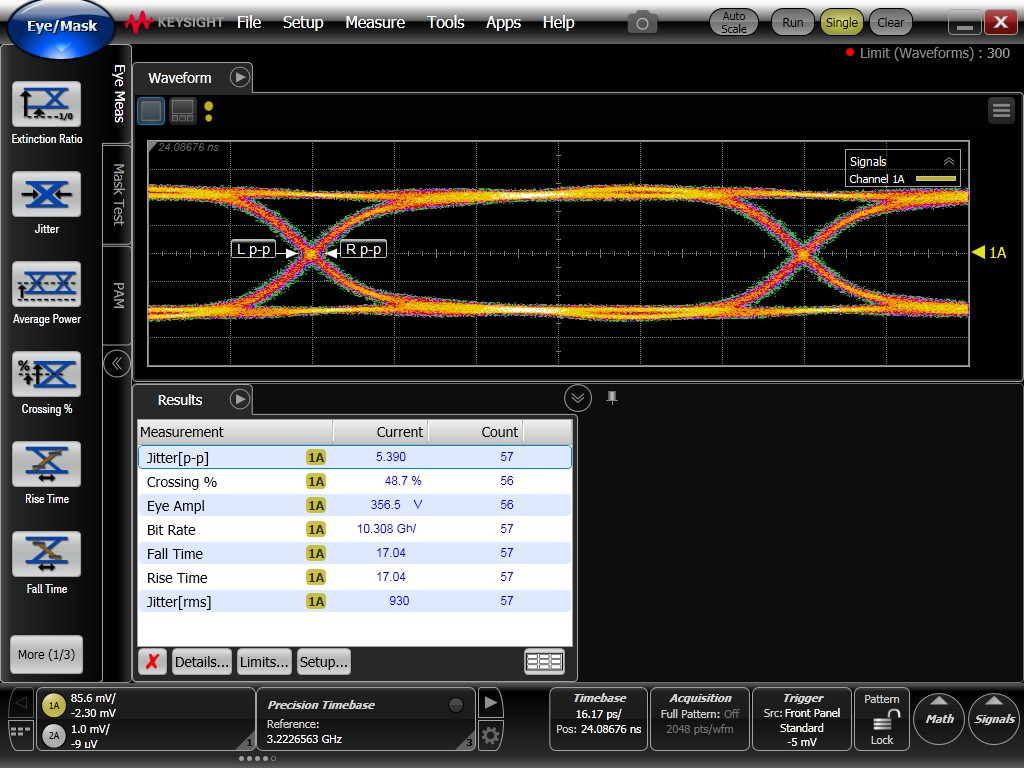

BERTWave E225A设备10.3125G、PRBS31码型 眼图

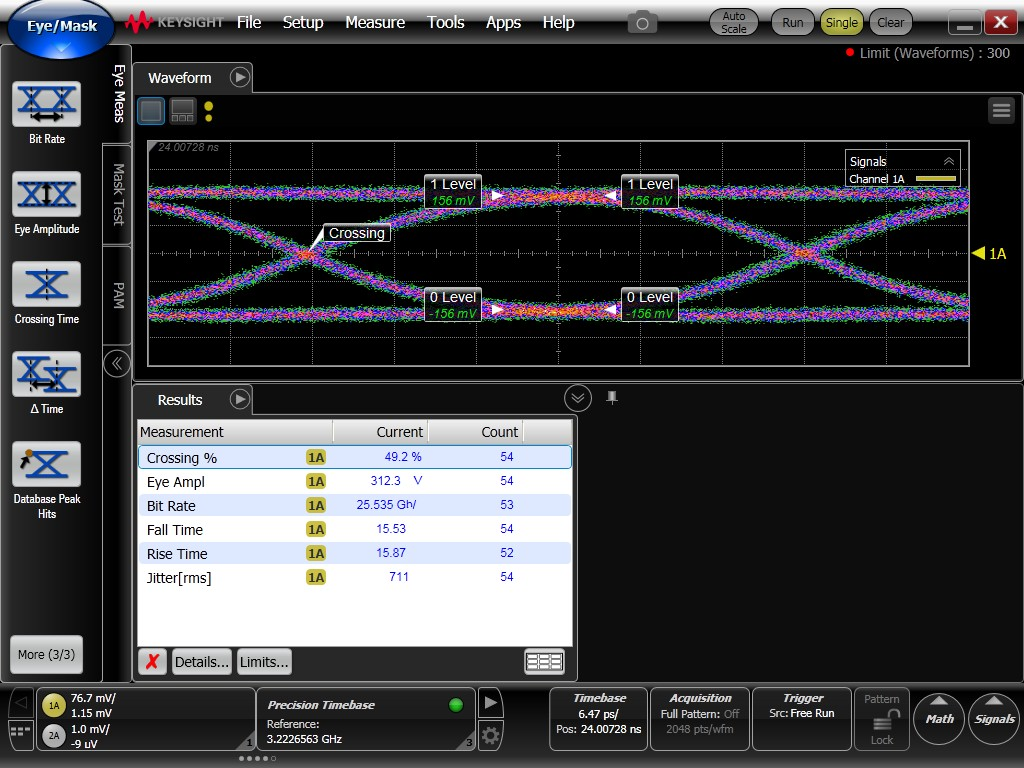

BERTWave E225A设备25.78125G、PRBS31码型 眼图
