  • 产品名称 : 60G误码测试仪

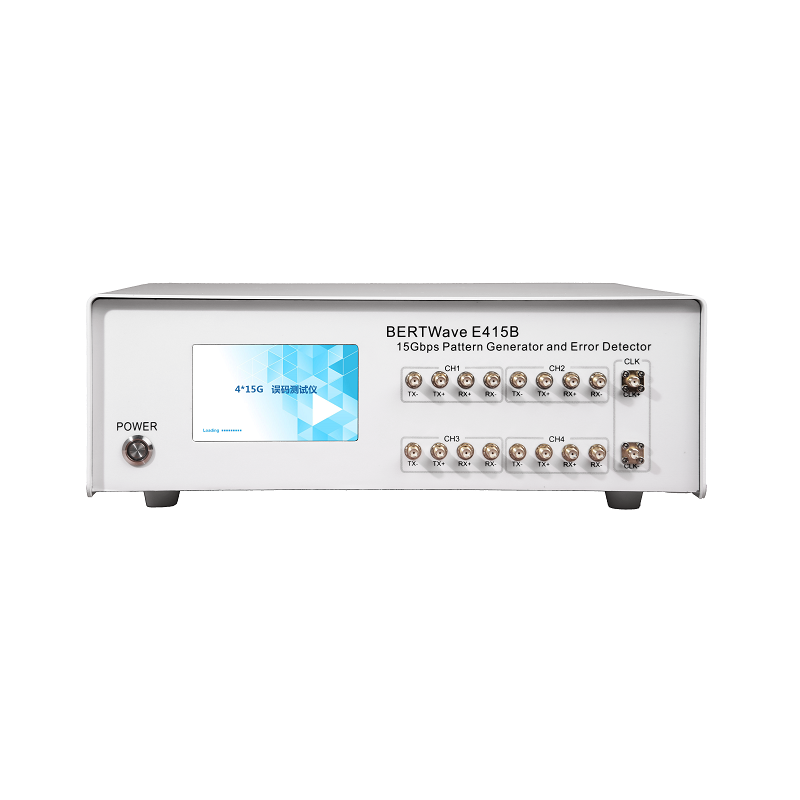

  • 产品型号:BERTWave E415B
  • 最典型参数 :

咨询热线

18674015134

一、产品简介

60G误码测试仪(BERTWave E415B)是一款多通道、多速率的高性能误码分析仪器。该仪器可同时提供4个通道进行误码测试,每个通道均支持从1.25G到15G多个速率设置,并有多种码型可选,提供用户自定义码型设置;输出信号幅值可调、极性可自由翻转,支持定时和连续两种测试模式,配备4.3寸高清晰度触控显示,方便操作。


二、应用领域

  •光收发模块研发和生产,特别是并行40G产品;

 •光器件/子系统研发和生产;

 •系统设备供应商来料质量检验和生产;

 •系统设备的安装和故障解决;


三、性能特点

•通道模式:4个电通道接口可并行工作;

•码型:PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、PRBS58、PRBS9_5、USER DEF(支持64位自定义码型设置);

•速率:1.25G、2.125G、2.488G、3.125G、4.25G、4.976G、5G、6.25G、8.5G、9.95328G、10G、10.3125G、10.52G、10.709G、11.09G、11.318G、12.5G、14.025G、15G;

·combo-pon速率模式:1.244G、2.488G、9.95328G(不同通道同时输出);

•时钟:提供两路触发信号;

•输出幅值:50mV、100mV、150mV、200mV、250mV、300mV、350mV、400mV、450mV500mV、550mV、600mV;

•输出极性翻转:正常、翻转;

•显示和操作方式:设备自带有4.3寸触摸屏显示,触摸操作;

•测试时间设定:无定时(连续测试)、30秒、2分钟、10分钟、30分钟;

•时间:支持时间显示和设置;

•通讯接口:支持USB通讯,可使用上位机软件控制。

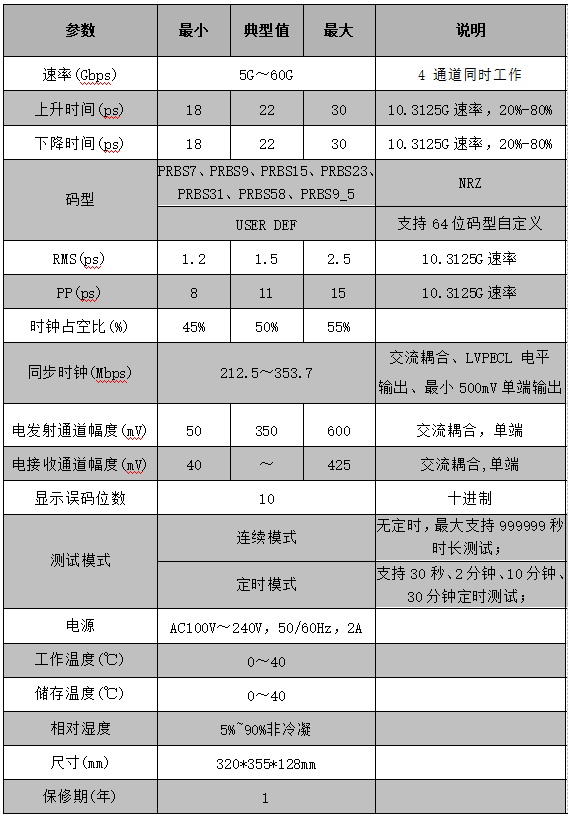

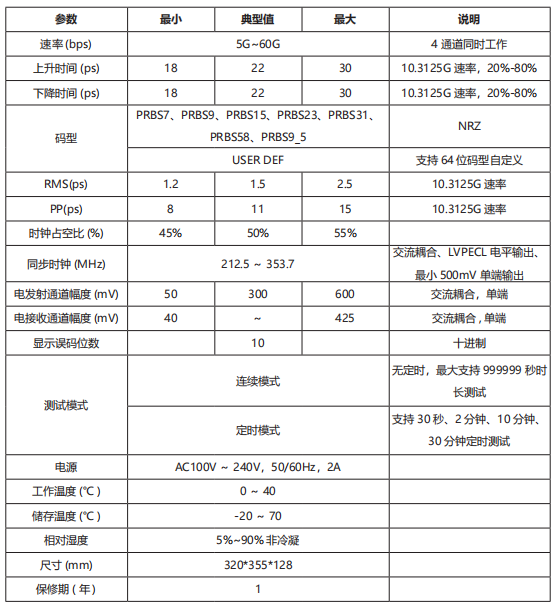

四、技术参数

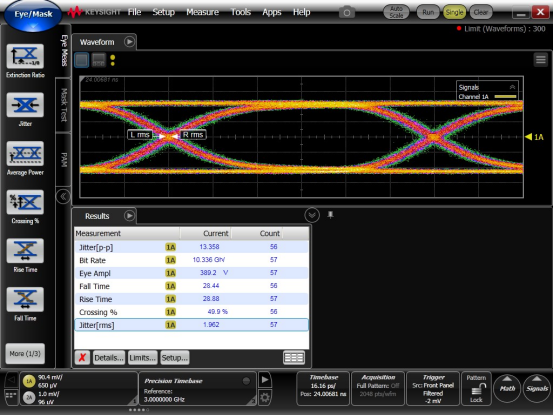

BERTWave E415B设备10.3125G、PRBS31码型 眼图

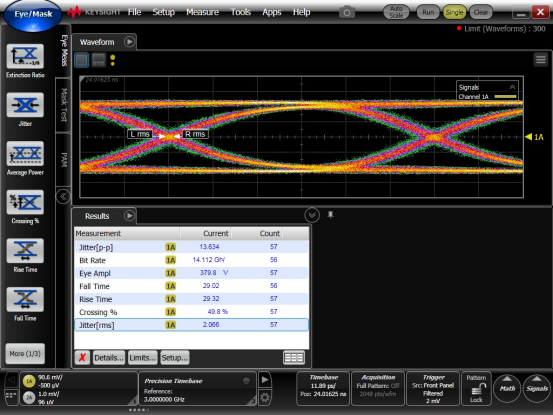

BERTWave E415B设备14.025G、PRBS31码型 眼图
