产品简介：

PAM4-FEC 400G误码测试仪( BERTWaveE856F)是一款8通道、高速率、高性能的误码分析仪器，该仪器可同时提供8个通道进行误码测试，单通道最大可达28.9GBd ，支持FEC功能，每个通道均支持NRZ/PAM4信号下的多种速率，并有多种码型可选，支持用户自定义码型设置，误码插入功能；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式。

性能特点：

• 通道模式：8个电通道接口可并行工作

• NRZ码型： PRBS7、PRBS9、 PRBS11、PRBS13、PRBS15、PRBS16、PRBS23、PRBS31、PRBS13Q、SSPRQ、 USER DEF

• PAM4码型：PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、PRBS23Q、PRBS31Q、PRBS49Q、PRBS58Q、SSPRQ、Lineartest pattern、JPO3A、JPO3B、user defined

• NRZ速率：8.5Gbps、9.95328Gbps、10.3125Gbps、10.709Gbps、12.5Gbps、14.025Gbps、20.625Gbps、25Gbps、25.78125Gbps、26.5625Gbps、27.85Gbps

• PAM4速率：14.0625GBd、16.875GBd、18.125GBd、18.75GBd、19.53125GBd、20GBd、22.5GBd、25.3125GBd、25.625GBd、 25.78125GBd、26.5625GBd、28.05GBd、28.125GBd、 28.9GBd

• PAM4- FEC- KP4速率：16.875GBd、21.25GBd、 23.75GBd、26.5625GBd、28.05GBd、28.125GBd、28.9GBd

• 时       钟：支持触发时钟分频系数

• 输出极性翻转：正常、翻转

• 发射端支持5 TAP预加重设置，支持输出幅值设置

• 接收端支持GAIN和CTLE设置

• 支持KP4-RS( 544 , 514 ) FEC功能

• 测试时间设定：无定时(连续测试)、30秒、 2分钟、10分钟、30分钟、自定义定时

• 通讯接口：支持USB ，使用上位机软件控制

适用领域：

• 光收发模块( QSFP-DD/OSFP/QSFP28/CFPx/CXP）研发和生产，特别是并行400G产品

• 光器件/子系统研发和生产

• 系统设备供应商来料质量检验和生产

• 系统设备的安装和故障解决

• 电缆组件的性能验证

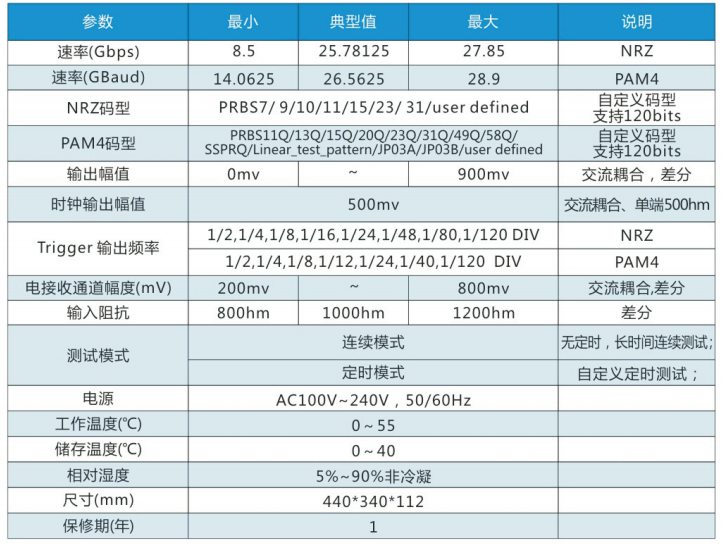

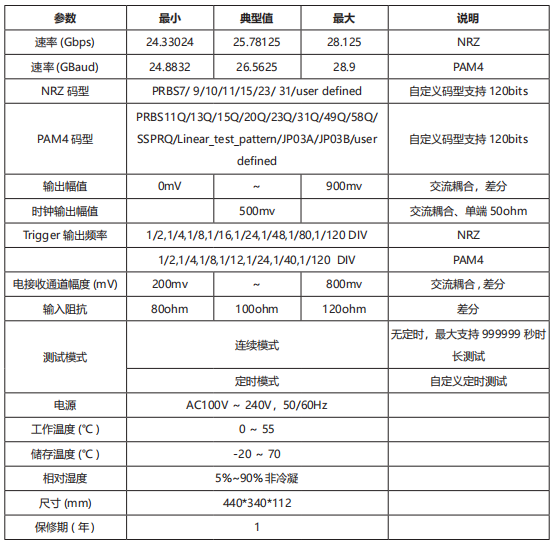

技术参数：
