产品理念

随着油气管道信息化建设需求的不断提高，数据传输容量不断增大，光纤通信已经成为油气管道数据通信最主要的传输手段，作为传感介质的光缆的安全直接影响通信的安全，进而影响石油管道输送的安全。因此，对油气管道通信光缆的有效管理和快速运维十分重要。

解决问题

光缆的路由不清晰，由于光缆路由环境复杂，穿越农田、乡村，山川河流间穿梭，环境的变化和一些人为施工的影响，经常会导致线路迁改，再加上部分线路由于历史原因，资料不清晰，甚至遗失，这种路由不清晰、缆桩不对，应给光缆管理带来极大困扰。
光缆故障难以定位，传统的光缆在线监测系统或者OTDR只能测过光缆故障点的长度，无法定位故障点的具体位置，维修时，往往需要人工开挖多个探坑（一般一个故障点需要挖五至八个），进行故障点，不仅花费巨大，而且耗时长。

设计方案

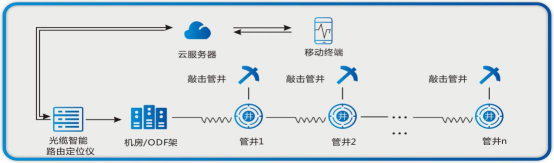

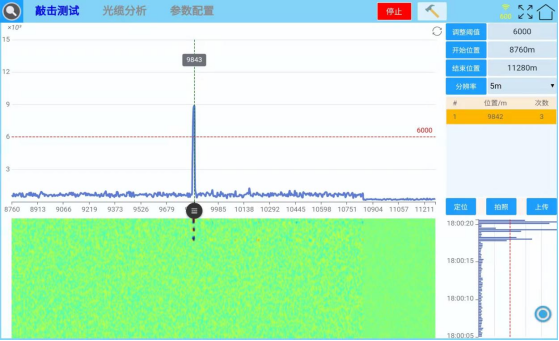

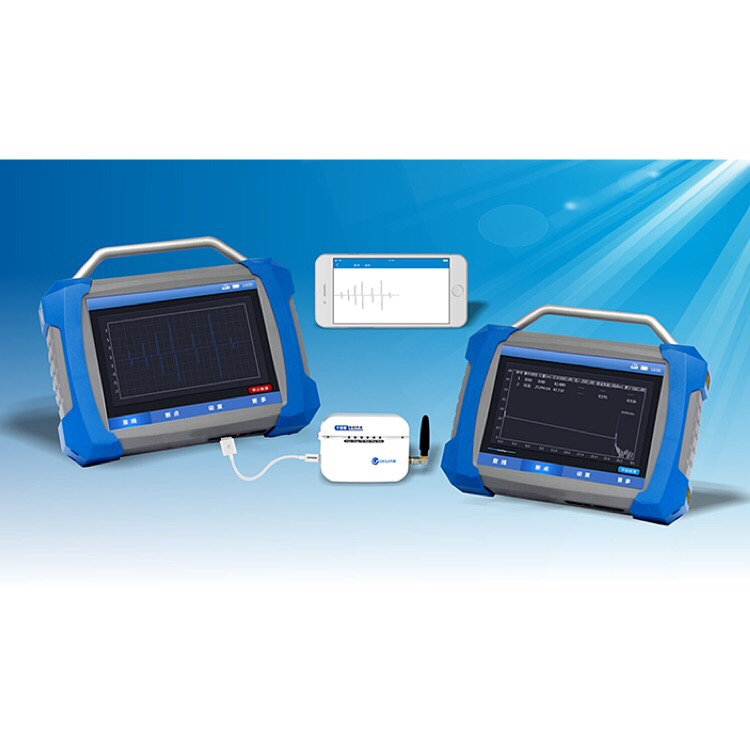

OCR智能管理平台有三部分组成，OCR智能管理管理主机、智能云平台、手持智能终端。使用时，主机与机房（阀室）中光缆相连，维护施工人员手持智能终端，携带橡皮敲击锤，在油气管线附近，敲击地面，主机通过智能云平台将整条光缆周围的振动信息传送至手持终端。当敲击点在光缆上方附近时，手持终端会给出提示信息，同时测量光缆在敲击点位置的长度，同时也可以记录敲击点GPS信息，也可以对周围的标志地理信息进行拍照留存。
使用该设备，一方面可以沿管线逐次敲击，绘制出随管线敷设的整条光缆的路由信息，生成光缆数字地图，进行缆桩确认；另一面，在光缆发生故障时，可以通过敲击，快速准确定位出故障点的位置，避免挖掘人工探坑，减少作业量，同时提高运维效率。

平台显示

OCR智能管理平台，可对地埋光缆、管道光缆进行查找和定位，实现光缆接头盒、断点位置、光衰的具体位置数据生成，提供光缆线路和管道施工防护支持服务，提高光缆线路维护巡护人员工作效率，全面掌握光缆状态。

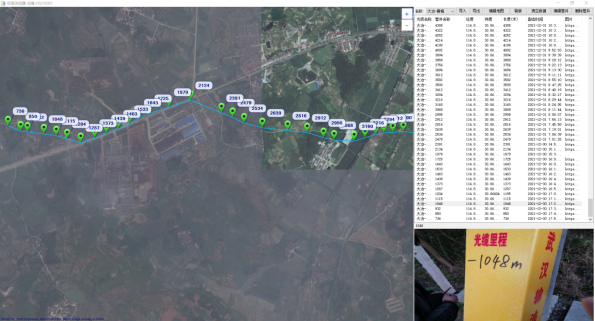

如下图所示，OCR智能管理平台可以保存每次测试点的详细信息，在发生故障后可以迅速反应。

产品亮点

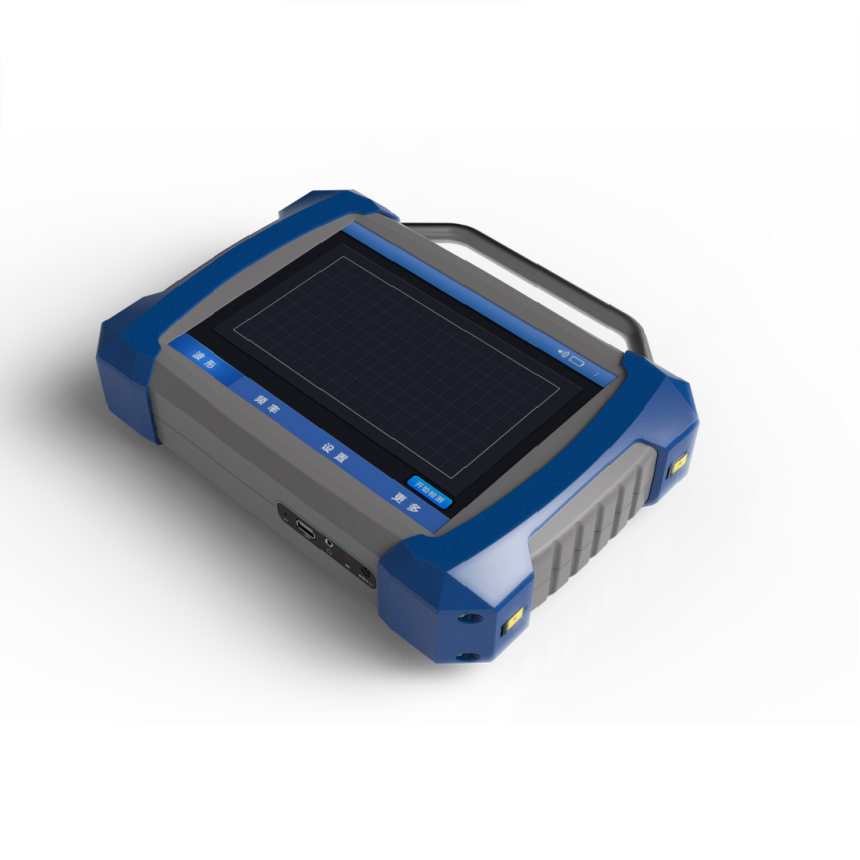

1）便携式一体化工控设计，坚固紧凑、携带方便
2）图形化用户界面，提供全尺寸笔记本式操作键盘，操作方便
3）13.3寸室外增强型彩色显示屏，适合户外环境使用
4）基于USB 2.0接口的测试结果快速导出
5）基于10/100/1000M Base-T接口的远程接入和控制
6）定位距离精准，最高可达±2m

功能特性

1）适用于光纤通信工程的设计、竣工验收、故障排查、资源核查等各个环节对光缆路由确认；
2）OCR智能管理平台从机房ODF架接入光缆，实时采集微振动信号和GPS位置信息上传云端，最终传递至现场工作人员的手持终端上，工作人员只需敲击井盖即可确认光缆是否经过该管井。可应用于日常光缆资源设计、竣工验收以及路由精标等环节。无需组队，无需开挖，无需抬缆，1人1锤1终端1分钟锁定光缆路由信息；
3）OCR智能管理平台克服传统OTDR在故障排查抢修中的弱点（使用OTDR可找到故障点的长度，但是无法判断故障点的地理位置。），除了可以看到故障的长度信息外，还可以通过敲击地面时,确认光缆是否处于敲击位置下方，以及敲击位置下面光缆的对应长度， 从而确定光缆走向，准确、快递、精确定位故障点，快速完成光缆抢修工作

应用案例

1）光缆接头盒、损耗点查找

2） 光缆路由测试与定位

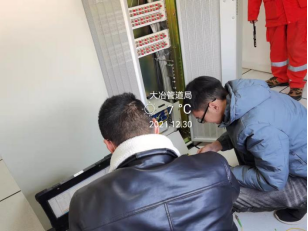

                                                                                       武汉处2021年通信光缆专项整治项目

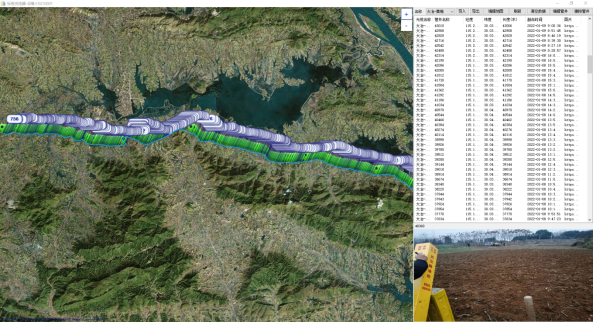

最终交付效果图（含整根光缆GIS地图信息、光缆实际距离及经纬度信息）

一般特性

技术规格

订货信息

选配型号说明：OCR-FL  即表示需在标准产品基础上需另外增加光缆普查仪和内置电池。其它选配标准亦相同。
