一、产品简介

DPG-10000是一款单通道、多速率的高性能PRBS码发生模块。该模块可提供1个电通道及1个触发时钟接口，支持从1G ~ 14G多个速率点设置。并有多种码型可选，用户也可以自定义码型设置，输出信号幅值可调，且带有参数存储功能，方便设备集成及参数修改。

二、应用领域

高功率光纤激光器应用中，受SBS效应和热损伤等物理问题的限制，单路光纤激光器的功率提升存在极限。为了进一步提高光纤激光系统的输出功率，需要通过功率合成技术在保证亮度的前提下将多通道子束进行合成。

在进行功率合成过程中需要对子束SBS效应进行有效抑制，而通过相位调制技术展宽光谱是抑制SBS的有效办法，基于PRBS序列信号的相位调制技术抑制SBS是目前高功率窄线宽光纤激光器的主要研究方向之一。

DPG-10000模块可产生PRBS序列，利用PRBS微波信号对单频光进行相位调制，调制后光谱的带宽由PRBS微波信号的带宽决定，光谱带宽内的边带数量由移位寄存器的位数决定。进而实现窄线宽激光器的展宽，后续再进行压缩处理，可以有效避免SBS效应，为功率放大做好准备。

三、性能特点

•通道模式：单通道输出，接口SMA；

•码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、PRBS58、PRBS9_5、USER DEF（支持64位自定义码型设置）；

•速率：1G、2G、3G、4G、5G、6G、7G、8G、9G、9.95328G、10G、10.3125G、11G、12G、13G、14G；

•时钟：提供1路触发信号；

•输出幅值：50mV、100mV、150mV、200mV、250mV、300mV、350mV、400mV、450mV、500mV、550mV、600mV；

•参数存储：设置参数后自动存储，开机无需重新设置；

•通讯接口：支持USB通讯，可使用上位机软件控制。

四、技术参数

参数	最小	典型值	最大	说明
参数	最小	典型值	最大	说明
速率(bps)	1G～14G
上升时间(ps)	18	22	30	10.3125G速率
下降时间(ps)	18	22	30	10.3125G速率
码型	PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、PRBS58、PRBS9_5			NRZ
码型	USER DEF			支持64位码型自定义
RMS(ps)	1.2	1.5	2.5	10.3125G速率
PP(ps)	8	11	15	10.3125G速率
时钟占空比(%)	45%	50%	55%
同步时钟(Mbps)	212.5～353.7			交流耦合、LVPECL 电平输出、最小500mV单端输出
电发射通道幅度(mV)	50	350	600	交流耦合，单端
电接收通道幅度(mV)	40	～	600	交流耦合,单端
电源	15V，2A
工作温度(℃)	0～40
储存温度(℃)	-45~80
相对湿度	5%~90%非冷凝
尺寸(mm)	15513825mm
保修期(年)	1

五、信号频谱参数


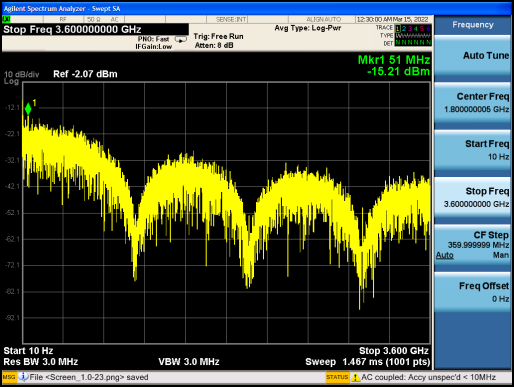

DPG-10000设备1G速率31码型频谱图

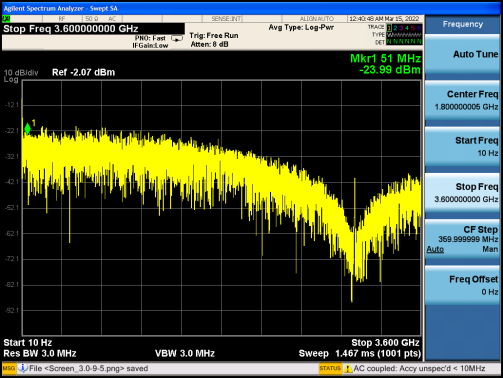

DPG-10000设备3G速率31码型频谱图
